1、 采用高品质铸铁材料
2、表面喷粉处理
3、钳体可120°回转
4、装置在工作台上,用以夹稳加工工件,为钳工车间必备工具
型号 Model
|
钳口宽度 Width of jaw (mm)
|
钳口张开度 Max.opening (mm)
|
毛重/净重 G.W./N.W. (kg)
|
包装体积 Packing volume 长X宽X高 (cm)
|
包装形式 Packing shape
|
JFQ-125 | 125 | 125 | 12/11 | 36x16x18 | 纸箱carton |
JFQ-150 | 150 | 155 | 18/17 | 41x18x21 | 纸箱carton |

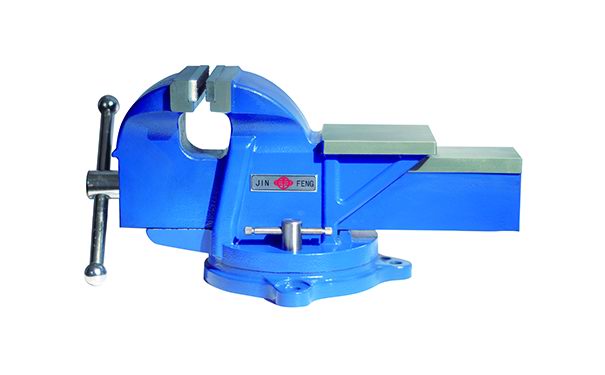

台虎钳(Bench Vise)是机械加工、木工、钳工等领域的常用工具,主要用于夹持工件以便进行加工、装配或维修。根据其结构、材料和用途的不同,台虎钳可分为重型、中型和轻型三种类型。轻型台虎钳因其重量轻、操作灵活、适用范围广等特点,成为许多小型车间、家庭作坊和DIY爱好者的理想选择。本文将从轻型台虎钳的结构、工作原理、材料选择、使用场景以及维护保养等方面进行详细探讨。
轻型台虎钳的结构与工作原理
轻型台虎钳主要由以下几个部分组成:
1. 钳身(Body):钳身是台虎钳的主体部分,通常由铸铁或铸钢制成。轻型台虎钳的钳身设计较为紧凑,重量较轻,便于移动和安装。
2. 固定钳口(Fixed Jaw):固定钳口与钳身一体成型,用于与活动钳口配合夹持工件。钳口表面通常设计有齿纹,以增加摩擦力,防止工件滑动。
3. 活动钳口(Movable Jaw):活动钳口通过螺杆机构与固定钳口配合,能够前后移动以实现对工件的夹紧和松开。活动钳口的设计与固定钳口相似,表面也有齿纹。
4. 螺杆(Screw):螺杆是台虎钳的核心部件,通过旋转螺杆可以控制活动钳口的移动。螺杆通常采用梯形螺纹设计,具有自锁功能,确保夹持力的稳定性。
5. 手柄(Handle):手柄与螺杆相连,用于手动旋转螺杆以控制钳口的开合。轻型台虎钳的手柄通常较短,操作省力。
6. 底座(Base):底座用于将台虎钳固定在台面或工作台上。轻型台虎钳的底座设计较为简单,通常带有安装孔,便于使用螺栓固定。
工作原理:当手柄顺时针旋转时,螺杆带动活动钳口向固定钳口靠近,从而夹紧工件;当手柄逆时针旋转时,活动钳口远离固定钳口,松开工件。螺杆的自锁功能确保夹持力不会因外力而松动。
轻型台虎钳的材料选择
轻型台虎钳的材料选择直接影响其强度、耐用性和使用寿命。常见的材料包括:
1. 铸铁:铸铁是制造台虎钳的常用材料,具有成本低、易于铸造的优点。轻型台虎钳通常采用灰铸铁或球墨铸铁,以提高其强度和耐磨性。
2. 铸钢:铸钢的强度和韧性优于铸铁,适用于需要更高承载能力的台虎钳。然而,铸钢的成本较高,通常用于中高端产品。
3. 合金钢:合金钢具有更高的硬度和耐磨性,常用于制造螺杆和钳口等关键部件。合金钢的使用可以延长台虎钳的使用寿命。
4. 塑料或橡胶:轻型台虎钳的手柄和底座有时会使用塑料或橡胶材料,以减轻重量并提高操作的舒适性。
轻型台虎钳的使用场景
轻型台虎钳适用于多种场景,主要包括:
1. 家庭DIY:轻型台虎钳是家庭DIY爱好者的理想工具,可以用于木工、金属加工、电子维修等任务。其轻便的设计使得用户可以轻松将其安装在家庭工作台上。
2. 小型车间:在小型机械加工车间或维修车间,轻型台虎钳可以用于夹持小型工件,进行钻孔、锉削、切割等操作。
3. 教育机构:在职业技术学校或培训机构,轻型台虎钳常用于教学和实训,帮助学生掌握基本的钳工技能。
4. 户外作业:由于轻型台虎钳重量轻,便于携带,因此也适用于一些户外作业场景,如现场维修或临时加工。
轻型台虎钳的维护保养
为了确保轻型台虎钳的正常使用和延长其使用寿命,以下是一些维护保养的建议:
1. 定期清洁:使用后应及时清理台虎钳表面的灰尘、油污和金属屑,防止其积累影响操作。
2. 润滑螺杆:定期在螺杆和螺纹部分涂抹润滑油,以减少摩擦,确保操作的顺畅性。
3. 检查钳口:定期检查钳口的齿纹是否磨损,必要时进行更换,以确保夹持力的稳定性。
4. 防止锈蚀:在潮湿环境中使用时,应注意防止台虎钳生锈。可以定期涂抹防锈油或将其存放在干燥处。
5. 避免超载:轻型台虎钳的承载能力有限,应避免夹持过重或过大的工件,以防止损坏。
轻型台虎钳作为一种多功能、便携式的夹持工具,在家庭、车间、教育机构等多种场景中发挥着重要作用。其紧凑的设计、灵活的操作和较低的成本使其成为许多用户的理想选择。然而,为了确保其长期稳定使用,用户需要了解其结构、工作原理,并注意日常的维护保养。通过合理使用和保养,轻型台虎钳将为用户提供高效、可靠的夹持解决方案。
