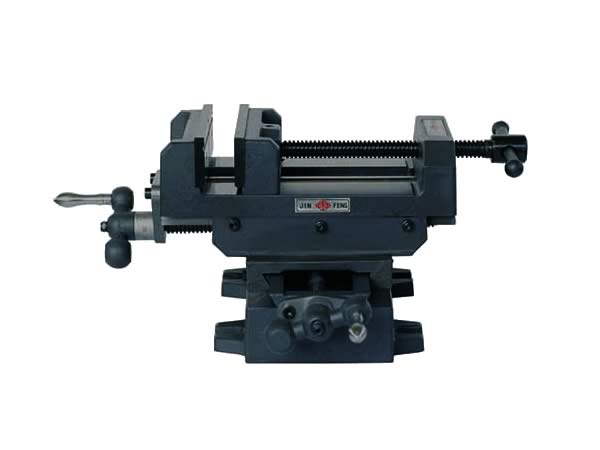

十字夹具

产品详情

1、 采用两个相互垂直的进给机构,可实现X、Y方向同时移动

2、 适用于钻床一次装夹加工多个孔,也可作为铣床、磨床附件,或者单独作为工具使用

6f彩票



型号

Model





钳口宽度

Width of jaw

(mm)



6f彩票

钳口高度

Height of jaw

(mm)





钳口张开度

Max.opening

(mm)





十字体行程

Cross travel

(mm)



6f彩票

毛重/净重

G.W./N.W.

(kg)

6f彩票

6f彩票

包装体积

Packing volume

长X宽X高 (cm)



6f彩票

包装形式

Packing shape



Q9775

75

35

76

125

7.5/7

24x24x17

纸箱carton

Q97100

100

46

102

125

9.5/9

27x27x17

纸箱carton

Q97125

125

50

125

150

19/18

30x30x20

纸箱carton

Q97150

160

53

152

200

28/27

37x37x22

纸箱carton

Q97200

200

53

203

200

36/35

37x45x24

纸箱carton




       十字夹具,一个看似简单却蕴含着复杂机械原理的工具,在机械加工领域扮演着至关重要的角色。它如同一位沉默的守护者,默默支撑着工件的稳定,确保加工精度,为产品的质量保驾护航。
       一、十字夹具的构造与原理
       十字夹具,顾名思义,其结构呈十字形,主要由以下部分组成:
       基座: 作为整个夹具的基础,通常由坚固的铸铁或钢材制成,确保夹具的稳定性和刚性。 十字滑台: 由两个相互垂直的滑台组成,分别沿着X轴和Y轴方向移动,实现工件在水平面上的精确定位。 夹紧装置: 用于固定工件,通常采用手动或气动方式,确保工件在加工过程中不会发生位移。 定位装置: 用于确定工件在夹具上的位置,通常采用定位销、定位块等元件,确保工件安装的准确性和重复性。
       十字夹具的工作原理主要基于机械传动和定位原理。通过手动或自动控制,十字滑台可以沿着X轴和Y轴方向精确移动,将工件定位到加工位置。夹紧装置则通过施加压力,将工件牢固地固定在夹具上,防止其在加工过程中发生振动或位移。
       二、十字夹具的分类与应用
       根据不同的应用场景和加工需求,十字夹具可以分为以下几类:
       手动十字夹具: 操作简单,价格低廉,适用于小批量、多品种的加工。 气动十字夹具: 采用气动驱动,夹紧力大,效率高,适用于大批量、自动化生产。 液压十字夹具: 夹紧力更大,稳定性更好,适用于重型工件的加工。 数控十字夹具: 与数控机床配合使用,实现自动化加工,提高生产效率和加工精度。
       十字夹具广泛应用于机械加工的各个领域,例如:
       铣削加工: 用于固定工件,进行平面、沟槽、台阶等特征的加工。 钻孔加工: 用于固定工件,进行钻孔、扩孔、铰孔等加工。 磨削加工: 用于固定工件,进行平面磨削、外圆磨削等加工。 检测测量: 用于固定工件,进行尺寸、形状、位置等参数的检测。
       三、十字夹具的优势与挑战
       十字夹具之所以能够在机械加工领域广泛应用,主要得益于其以下优势:
       定位精度高: 十字滑台采用精密导轨和丝杠传动,可以实现微米级的定位精度,确保加工质量。 夹紧力大: 采用机械、气动或液压驱动,可以提供足够的夹紧力,防止工件在加工过程中发生位移。 操作简便: 手动十字夹具操作简单,易于上手;气动和液压十字夹具可以实现自动化操作,提高生产效率。 通用性强: 十字夹具可以适用于多种形状和尺寸的工件,具有较强的通用性。
       然而,十字夹具也面临着一些挑战:
       成本较高: 精密十字夹具的制造成本较高,特别是数控十字夹具,价格更加昂贵。 维护保养复杂: 十字夹具需要定期进行维护保养,以确保其精度和使用寿命。 对操作人员要求高: 操作十字夹具需要具备一定的机械知识和操作技能,否则容易造成夹具损坏或工件报废。
       四、十字夹具的未来发展趋势
       随着机械加工技术的不断发展,十字夹具也在不断更新换代,未来发展趋势主要体现在以下几个方面:
       高精度化: 随着加工精度要求的不断提高,十字夹具的定位精度也将不断提升,以满足高精度加工的需求。 智能化: 将传感器、控制系统等技术与十字夹具相结合,实现夹具的智能化控制,提高生产效率和加工质量。 模块化: 开发模块化十字夹具,可以根据不同的加工需求快速组合成不同的夹具结构,提高夹具的通用性和灵活性。 轻量化: 采用新型材料和结构设计,减轻十字夹具的重量,降低能耗,提高操作便捷性。
       十字夹具,作为机械加工领域不可或缺的重要工具,其重要性不言而喻。随着技术的不断进步,十字夹具也将不断发展和完善,为机械加工行业的发展提供更加有力的支撑。在未来,十字夹具将继续发挥其重要作用,为制造更精密、更复杂的产品贡献力量。
